传送带式自动防火封堵装置使用说明书

致用户：

ZF-FG-GP型自动防火封堵装置（以下简称封堵装置）产品是我公司自行设计、开发、研制的专利产品（仿冒必究）。产品质量由大地保险公司承保产品质量责任保险，企业通过国家ISO9001—2015质量管理体系认证，并获得数十项发明和实用专利证书及专利授权。

安装和使用封堵装置前，请仔细阅读说明书，阅后请妥善保存，以备查阅。

产品如有变更，恕不另行通知，谨以致歉。

说明书中的示意图样仅供参考，请以实物为准。

在此，吉林恒安非常感谢您的选择和信赖，我们将一如既往的为您提供优质的产品和服务。

产品执行标准：GB55037-2022

GB/T51410-2020

CECS837-2020

Q/HA-02-2024

关闭状态

打开状态

产品特点:

1、 采用HA模块化技术程序，可联动报警使用或独立报警使用。

2、 具有手动、自动控制系统功能。

3、 可替代水幕系统，完美解决了水幕系统缺陷，降低投资和运营成本，

增加运营效益。

4、 美观实用，工作灵敏度高。运行平稳、可靠、安全、可重复使用。

5、 封堵严密、阻燃持久、耐高温，耐火性能可根据客户要求定制。

6、 封堵面积大小均可、适用于各种复杂条件下封堵。

产品用途：

适用于系统地解决民用和工业建筑中各类物流传输机构、流水作业等穿越防火墙、防火隔墙、楼板的孔洞无法封堵或因流水作业等原因无法进行防火分隔的疑难问题；流水作业、地下工程、物流传输机构等无法进行防火分隔部位的自动防火封堵；各种物流传输机构孔洞的自动防火封堵；如：各种流水作业场所、大型厂房、仓库、地下工程、三合一场所等防火分区分隔；各种轨道物流孔洞、传送带孔洞、传输物品孔洞、垃圾通道孔洞、地下管廊孔洞等防火封堵。使用场所有：医院、学校、办公楼、养老院、宿舍、公寓、图书馆、工厂、烟厂、酒厂、娱乐场所、商业、餐饮、酒店、物流、航站楼、火车站、轮船、电力系统、地铁及其它地下工程等各种行业。

安全警告

为防止设备损坏或人为造成故障，请勿拆卸产品的任何部件，内部没有用户可以自行维修的部件。

产品名称: 自动防火封堵装置

产品型号：ZF-FG-GP型

技术参数：

1、 封堵面积：任意定制

2、 工作时间：≤60S（特殊情况根据客户要求确定）

3、 耐火性能：A≥3.00h;  B≥2.00h;  C≥1.50h

（超过3小时根据客户要求定制）

开箱及检查：

本产品包装箱内备有自动防火封堵装置一套、防火封堵框架一组、主机、传动机构两组或两组以上、控制系统一套、产品说明书一份、产品合格证一份。产品标注的规格、型号应与外包装上的规格、型号一致，如有缺失或不符，请及时与生产厂商联系。

安装方法和说明：

注意：封堵装置须依据现场实际情况设计安装，安装时必须使用随机附送的配件，不得私自更改或替换。擅自改动或替换所造成的任何事故和损失，本公司恕不承担任何责任。

产品的安装方法：

1、 选择安装位置，避免与传送带工况交叉或干涉，所选位置必须要保证

传送带正常工作，确定自动防火封堵装置和防火隔墙框架，安装要求水平垂直；自动防火封堵装置框加安装，防火隔墙框加安装，封堵材料防火板装配完成后；进行自动防火封堵装置防火分隔组件装配；电器装配；调试。

2、 卸料机构应选择距传送带5米左右且必须是在传送带来料方向；卸料

主架应焊接与传送带纵向主梁槽钢上，在焊接同时调节好高低位置；装配卸料机构完成后，依据传送带运行速度调整卸料机构工作时间；并与自动防火封堵装置联动。

3、 调试自动防火封堵装置运行封堵收回自如并与卸料机构联动调试。

4、 将自动防火封堵装置周边缝隙及框架缝隙采用防火材料封堵严密，孔

洞无缝隙；防火门开关自如。

5、 装饰自动防火封堵装置及周边封堵墙面。

6、 安装控制箱、报警连接输入输出模块。

7、 手动、联动试验工作正常。

8、 擦拭箱体粘贴标牌，交付使用。

产品使用方法：

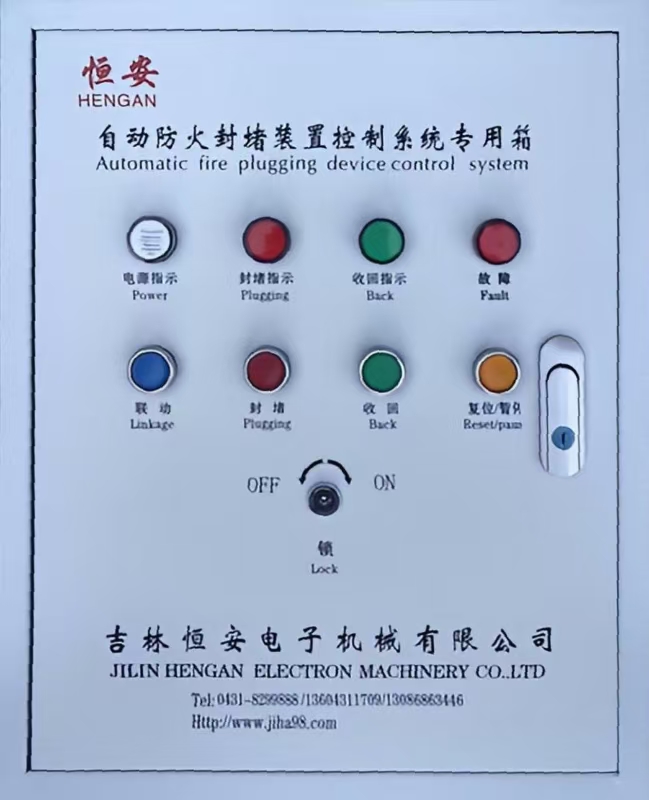

                                                                        控制箱面板

1、联动使用方法：

（1）当火灾报警后（根据客户要求可以联动，也可以独立），卸料机构自动启动工作，卸料机构完成卸料后，自动停止传送带工作，传送带停止工作后（同时卸料机构恢复初始状态），自动防火封堵装置自动启动封堵工作程序，开始封堵，控制板上封堵红灯亮起同时警示灯鸣笛报警，当封堵完毕时，红灯熄灭同时警示灯鸣笛报警停止。

（2）解除报警后，首先按下自动防火封堵装置控制系统专用箱面板上收回按钮，自动防火封堵装置开始收回，绿灯亮起，同时警示灯鸣笛报警，当收回完成时，绿灯熄灭同时警示灯鸣笛报警停止；恢复初始状态，绿灯熄灭。

2、手动使用方法

当火灾报警后，在卸料机构控制箱上用钥匙向右旋转（钥匙置于绿色园点处），按下卸料机构的卸料按钮，卸料机构完成卸料后，自动停止传送带工作，传送带停止工作后（同时卸料机构恢复初始状态），自动防火封堵装置自动启动封堵工作程序，开始封堵，自动防火封堵装置控制系统专用箱上的控制板上封堵红灯亮起同时警示灯鸣笛报警，当封堵完毕时，红灯熄灭同时警示灯鸣笛报警停止。

（2）解除报警后，首先按下自动防火封堵装置控制系统专用箱面板上收回按钮，自动防火封堵装置开始收回，绿灯亮起，同时警示灯鸣笛报警，当收回完成时，绿灯熄灭同时警示灯鸣笛报警停止；恢复初始状态，绿灯熄灭。

3、急停（恢复）按钮的使用：遇有故障、卡阻等紧急情况下需按下恢复按钮进入停止工作状态；待故障排除后；进入正常工作状态，按正常工作程序操作。

4、电源失效（按客户要求配备）携带移动专用电源，将移动电源插头插入封堵装置插孔后，按手动使用方法使用。

5、故障

如果在运行过程中，显示故障黄灯时，同时故障灯鸣笛报警，待故障解除后，报警停止，故障灯熄灭。

警告！！！

每次封堵后，必须收回自动防火封堵装置，（封堵状态下传送带无法开机）否则传送带无法正常工作。

检查：

用户自购买之日起，每年例行检查一次：

外观及各部位是否完好，部件螺丝是否有松动；

进行火灾报警探测器试验启动后是否运行正常和恢复顺畅；感到无阻力无卡阻且运行正常和恢复顺畅；如有异常现象，请勿自行拆卸，必须由专业人员检修后，方可继续使用。

注意事项：

1、购买本产品必须认真阅读本说明书以便正确使用。

2、《恒安》是本公司注册商标，受中华人民共和国国家商标法保护，严禁擅自使用或修改本商标或在其他产品上贴标使用。

3、用户只能使用产品箱内所附配件等，严禁自行用其它物品代替。

4、本产品为防火专用产品，严禁擅自启动使用或用户不按照说明书规定的程序使用，否则所造成的任何事故和设备损坏全部由用户自己承担责任。

维修和保养：

1、运行机构、传动部分每年定期保养上油。

2、进行各种启动工作后运行正常、顺畅。

报废条件：

1、产品过火后报废

2、产品严重锈蚀或意外受损后无法修复报废

储存条件：

产品应储存在室内干燥通风，避免日光直射，禁止与油脂、酸类及腐蚀性物品混放。

售后服务：

本公司设有用户服务热线：0431-82998888

1、本公司能准确、快捷地提供优质的服务，设备质保期限满后，公司随时提供终身维修服务。

2、质保期：本公司承诺提供12个月免费质保期，在正常使用情况下，所供部件出现质量问题，免费更换;质保期过后有偿服务。
