折板防火分隔装置

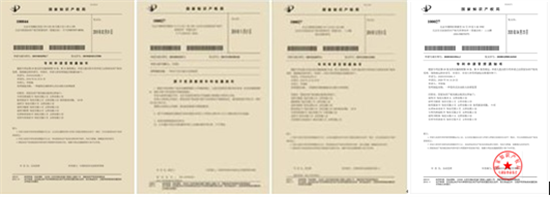

ZF-FQ-GZ型折板式自动防火封堵装置（以下简称封堵装置）系列产品是我公司自行设计、开发、研制的专利产品（仿冒必究）。该产品经国家消防产品质量监督检验中心、国家消防及阻燃产品质量监督检验中心（山东）检验合格，产品质量由大地保险公司承保产品质量责任保险，企业通过国家ISO9001质量管理体系认证，并获得了数十项发明专利和实用专利及授权。

取代水幕系统，降低投资成本，增加运营收益，阻火性能更好；专业系统地解决各类物流、流水作业等穿越防火墙、防火隔墙孔洞无法封堵或因流水作业等原因无法进行防火分隔的疑难问题；完美的解决方案和高效的阻火隔热性能，热情周到的服务让您永远消除不平安因素，为您创造平安、健康的环境。

安装和使用封堵装置前，请仔细阅读说明书，阅后请妥善保存，以备查阅。 产品如有变更，恕不另行通知，谨以致歉。 说明书中的示意图样仅供参考，请以实物为准。 在此，吉林恒安非常感谢您的选择和信赖，我们将一如既往的为您提供优质的产品和服务。 产品执行标准：Q/HA 03-2020

产品用途：

适用于民用建筑和工业建筑中防火墙、防火隔墙、楼板、管沟、管廊的常开、常闭、超大孔洞的封堵，医用、工业和各种行业物流、流水作业的防火分隔等的自动防火封堵。如:医院、学校、宿舍、公寓、图书馆、工厂、烟厂、酒厂、商业、餐饮、酒店、物流、航站楼、火车站、轮船、电力系统、游乐园及各种建筑孔洞或无法封堵流水作业线等。

专业系统的设计方案完美的解决各类物流、流水作业等穿越防火墙、防火隔墙孔洞无法封堵或因流水作业等原因无法进行防火分隔的疑难问题。

安全警告:

为防止设备损坏或人为造成故障，请勿拆卸产品的任何部件，内部没有用户可以自行维修的部件。

产品名称：折板式自动防火封堵装置

产品型号：ZF-FQ-GZ型

产品特点:

1、 采用HA模块化技术程序，可联动报警使用或独立报警使用。

2、 具有手动、自动控制系统功能。

3、 可替代水幕系统，完美解决了水幕系统缺陷，降低投资和运营成本，增加运营效益。

4、 美观实用，工作灵敏度高。运行平稳、可靠、安全、可重复使用。

5、 封堵严密、阻燃持久、耐高温，耐火性能可根据客户要求定制。

6、 封堵面积大小均可、适用于各种复杂条件下封堵。

技术参数：

1、 封堵面积：任意定制

2、 工作时间：≤30S（特殊情况根据客户需求确定）

3、 耐火性能：EI≥3.00h

（超过3小时根据客户要求定制）

开箱及检查：

本产品包装箱内备有主控设备一套、封堵装置二组、控制系统一套、产品说明书一份、产品合格证一份、质量保证书一份。产品标注的规格、型号应与外包装上的规格、型号一致，如有缺失或不符，请及时与生产厂商联系。

安装方法和说明：

注意：封堵装置须依据现场实际情况设计安装，安装时必须使用随机附送的配件，不得私自更改或替换；擅自改动或替换所造成的任何事故和损失，本公司恕不承担任何责任。

产品的安装方法：

1、 选择安装位置，确定孔位。

2、 打孔将胀栓镶入孔内拧紧，装好挂件。

3、 将封堵装置安装在预先设定好挂件上（框架上），箱体安装要求处于水平状态。

4、 调试卷帘运行机构封堵收回是否运行工自如，封堵装置模块包裹轨道是否严密，孔洞无缝隙。

5、 手动、自动等启动试验工作正常。

6、 擦拭箱体安装标牌，交付使用。

产品使用方法：

1、 自动使用方法：

⑴当报警装置（根据客户要求可联动也可独立）报警后，封堵装置自动启动封堵工作程序，无须人为操纵，自动完成封堵工作，显示正常运行黄灯。

⑵解除火警后，按下收回按钮，恢复初始状态，显示绿灯。

2、手动使用方法：

⑴按下封堵按钮，封堵装置封堵工作程序启动，自动完成封堵工作，显示运行黄灯。

⑵确认解除火警后，按下收回按钮，恢复初始状态，显示绿灯。

3、 故障

如果在运行过程中故障，显示故障红灯和运行黄灯，同时故障灯鸣笛报警，待故障解除后，报警停止，故障灯熄灭。

检查：用户自购买之日起，每年例行检查一次：

1、 外观及各部位是否完好，部件螺丝是否有松动；

2、 进行火灾报警探测器试验启动后是否运行正常和恢复顺畅；感到无阻力无卡阻且运行正常和恢复顺畅；

3、 如有异常现象，请勿自行拆卸，必须由专业人员检修后，方可继续使用。

注意事项：

1、购买本产品必须认真阅读本说明书以便正确使用。

2、《恒安》是本公司注册商标，受中华人民共和国国家商标法保护，严禁擅自使用或修改本商标或在其他产品上贴标使用。

3、用户只能使用产品箱内所附配件等，严禁自行用其它物品代替。

4、本产品为防火专用产品，严禁擅自启动使用或用户不按照说明书规定的程序使用，否则所造成的任何事故和设备损坏全部由用户自己承担责任。

维修和保养：

1、 轴、齿轮、滑轨、丝杠、推杆及传动部分每年定期保养上油。

2、 进行各种启动工作后是否运行正常工作和恢复顺畅。

报废条件：

1、 产品过火后报废

2、 产品严重锈蚀或意外受损后无法修复报废

储存条件：

产品应储存在室内干燥通风，避免日光直射，禁止与油脂、酸类及腐蚀性物品混放。

售后服务：

  本公司设有用户服务热线：0431-82998888

1、本公司能准确、快捷地提供优质的服务，设备质保期限满后，公司随时提供终身维修服务。

2、质保期：本公司承诺提供12个月免费质保期，在正常使用情况下，所供部件出现质量问题，免费更换。

3、紧急响应：本公司承诺售后服务人员，一般情况在24小时内赶到现场进行应急事件处理，特殊情况在48小时内。外埠以实际情况确定。

4、技术培训：本公司负责在设备交付期间，免费对用户方操作及维修人员进行技术培训，直至达到正确掌握运行操作，检修，维护保养。
