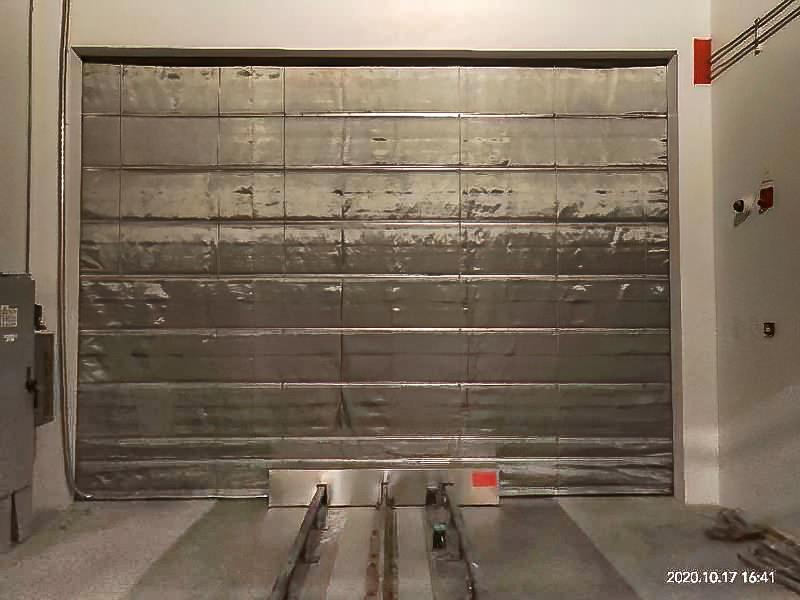

异型轨道防火分隔解决方案

致用户：

ZF-FG-GGP型自动防火封堵装置（以下简称封堵装置）产品是我公司自行设计、开发、研制的专利产品（仿冒必究）。产品质量由大地保险公司承保产品质量责任保险，企业通过国家ISO9001—2015质量管理体系认证，并获得数十项发明和实用专利证书及专利授权。

安装和使用封堵装置前，请仔细阅读说明书，阅后请妥善保存，以备查阅。

产品如有变更，恕不另行通知，谨以致歉。

  说明书中的示意图样仅供参考，请以实物为准。

在此，吉林恒安非常感谢您的选择和信赖，我们将一如既往的为您提供优质的产品和服务。

产品执行标准：GB55037-2022

GB/T51410-2020

CECS837-2020

Q/HA-05-2023

产品特点:

1、采用HA模块化技术程序，可联动报警使用或独立报警使用。

2、具有手动、自动、联动控制系统功能。

3、可替代水幕系统，完美解决了水幕系统缺陷，降低投资和运营成本，

增加运营效益。

4、美观实用，工作灵敏度高。运行平稳、可靠、安全、可重复使用。

5、封堵严密、阻燃持久、耐高温，耐火性能可根据客户要求定制。

6、封堵面积大小均可、适用于各种复杂条件下封堵。

产品用途：

适用于系统地解决民用和工业建筑中各类气动物流传输机构、流水作业等穿越防火墙、防火隔墙、楼板的孔洞无法封堵或因流水作业等原因无法进行防火分隔的疑难问题；流水作业、地下工程、物流传输机构等无法进行防火分隔部位的自动防火封堵；各种物流传输机构孔洞的自动防火封堵；如：各种流水作业场所、大型厂房、仓库、地下工程、三合一场所等防火分区分隔；各种轨道物流孔洞、传送带孔洞、传输物品孔洞、垃圾通道孔洞、地下管廊孔洞等防火封堵。使用场所有：医院、学校、办公楼、养老院、宿舍、公寓、图书馆、工厂、烟厂、酒厂、娱乐场所、商业、餐饮、酒店、物流、航站楼、火车站、轮船、电力系统、地铁及其它地下工程等各种行业。

安全警告

为防止设备损坏或人为造成故障，请勿拆卸产品的任何部件，内部没有用户可以自行维修的部件。

产品名称: 自动防火封堵装置

产品型号：ZF-FG-GGP型

技术参数：

1、封堵面积：任意定制

2、工作时间：≤60S（特殊情况根据客户要求确定）

3、耐火性能：EI≥3.00h

   （超过3小时根据客户要求定制）

开箱及检查：

本产品包装箱内备有自动防火封堵装置一套、防火封堵法兰连接件一组、控制系统一套、产品说明书一份、产品合格证一份。产品标注的规格、型号应与外包装上的规格、型号一致，如有缺失或不符，请及时与生产厂商联系。

安装方法和说明：

注意：封堵装置须依据现场实际情况设计安装，安装时必须使用随机附送的配件，不得私自更改或替换。擅自改动或替换所造成的任何事故和损失，本公司恕不承担任何责任。

产品的安装方法：

1、选择安装位置，避免与防火墙、工况交叉或干涉，所选位置必须要保证园筒内正常工作，确定自动防火封堵装置和防火隔墙框架达到防火分隔要求，安装要求圆筒与自动防火封堵装置筒内同心；自动防火封堵装支架安装托起圆筒在同一水平面，防火隔墙支架安装采用封堵材料防火板装配完成后；进行自动防火封堵装置防火分隔组件调试。

2、将自动防火封堵装置周边缝隙及框架缝隙采用防火材料封堵严密，孔

洞无缝隙；封堵收回开关自如筒内工作压力正常。

3、装饰自动防火封堵装置及周边封堵墙面。

4、安装控制箱、报警连接输入输出模块。

5、手动、自动、联动试验工作正常。

6、擦拭箱体，交付使用。

产品使用方法：

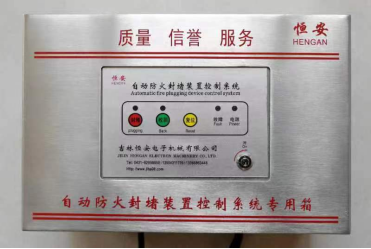

          控制版面

   1、联动使用方法：

（1）当火灾报警后（根据客户要求可以联动，也可以独立），自动防火封堵装置自动启动封堵工作程序，开始封堵，控制板上封堵红灯亮起同时警示灯鸣笛报警，当封堵完毕时，红灯熄灭同时警示灯鸣笛报警停止。

（2）解除报警后，首先按下自动防火封堵装置控制系统专用箱面板上收回按钮，自动防火封堵装置开始收回，绿灯亮起，同时警示灯鸣笛报警，当收回完成时，绿灯熄灭同时警示灯鸣笛报警停止；恢复初始状态，绿灯熄灭。

2、手动使用方法

（1）当火灾报警后，按下自动防火封堵装置封堵按钮，启动封堵工作程序，开始封堵，自动防火封堵装置控制系统专用箱上的控制板上封堵红灯亮起同时警示灯鸣笛报警，当封堵完毕时，红灯熄灭同时警示灯鸣笛报警停止。

（2）解除报警后，首先按下自动防火封堵装置控制系统专用箱面板上收回按钮，自动防火封堵装置开始收回，绿灯亮起，同时警示灯鸣笛报警，当收回完成时，绿灯熄灭同时警示灯鸣笛报警停止；恢复初始状态，绿灯熄灭。

3、电源失效（按客户要求配备）

   携带移动专用电源，将移动电源插头插入封堵装置插孔后，按手动使用方法使用。

  4、故障

如果在运行过程中，显示故障黄灯时，同时故障灯鸣笛报警，待故障解除后，报警停止，故障灯熄灭。

警告！！！

每次封堵后，必须收回自动防火封堵装置，（封堵状态下无法开机）否则筒内无法正常工作。

  检查：

用户自购买之日起，每年例行检查一次：

1、外观及各部位是否完好，部件螺丝是否有松动；正常工作筒内压力正常；

2、进行火灾报警探测器试验启动后是否运行正常和恢复顺畅；感到无阻

力无卡阻且运行正常和恢复顺畅；

3、如有异常现象，请勿自行拆卸，必须由专业人员检修后，方可继续使

用。

  注意事项：

1、购买本产品必须认真阅读本说明书以便正确使用。

2、《恒安》是本公司注册商标，受中华人民共和国国家商标法保护，严

禁擅自使用或修改本商标或在其他产品上贴标使用。

3、用户只能使用产品箱内所附配件等，严禁自行用其它物品代替。

4、本产品为防火专用产品，严禁擅自启动使用或用户不按照说明书规定

的程序使用，否则所造成的任何事故和设备损坏全部由用户自己承担责任。

维修和保养：

1、运行机构、传动部分每年定期保养上油。

2、进行各种启动工作后运行正常、顺畅。

  报废条件：

1、产品过火后报废

2、产品严重锈蚀或意外受损后无法修复报废

  储存条件：

  产品应储存在室内干燥通风，避免日光直射，禁止与油脂、酸类及腐蚀性物品混放。

  售后服务：

本公司设有用户服务热线：0431-82998888

1、本公司能准确、快捷地提供优质的服务，设备质保期限满后，公司随时

提供终身维修服务。

2、质保期：本公司承诺提供12个月免费质保期，在正常使用情况下，所

供部件出现质量问题，免费更换;质保期过后有偿服务。

3、紧急响应：本公司承诺售后服务人员，一般情况在24小时内赶到现场

进行应急事件处理，特殊情况在48小时内。外埠以实际情况确定。

4、技术培训：本公司负责在设备交付期间，免费对用户方操作及维修人员

进行技术培训，直至达到正确掌握运行操作，检修，维护保养。
